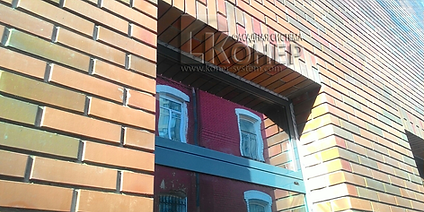

МОНТАЖ КОМБИНИРОВАННОЙ ПЕРЕМЫЧКИ

Комбинированная кладка

   Комбинированная кладка объединяет в себе все достоинства вертикальной кладки и кладки на ребро вовнутрь. Для достижения более эстетичного вида кирпич должен иметь модульный размер 250х120х65 или 210х100х65 мм. При монтаже перемычки с комбинированной кладкой используются хомуты СХК-50-185/155 и СХП-50-45/65 в сочетании со стальной кладочной сеткой КС-50/3000.

Монтаж перемычки до 2 метров

1

Монтируется кирпичная кладка до уровня верха первого ряда  кладки перемычки, устанавливается опалубка.

3

Хомуты СХК-50-185/155 закладываются в каждый второй горизонтальный шов первого ряда.

5

Арматура должна выходить  за грани проема не менее 250 мм в обе стороны

7

В каждом втором шве устанавливаются хомуты СХП-50-45/65

9

2

Расставляется целое количество

кирпичей на опалубке, запилы не допускаются, расположение помечается на опалубке.

4

Арматурная  сетка КС-50/3000 зацепляется за выступающие части хомутов, смонтированных в первом ряду

6

Монтаж второго ряда кладки.

8

После завода под сетку хомута СХП-50-45/65 он поворачивается на 90 градусов.

10

Арматурная сетка устанавливается и над вторым рядом кладки. Последующее армирование осуществляется через каждые 500 мм по высоте кладки

Демонтаж опалубки выполняется через 2 недели
